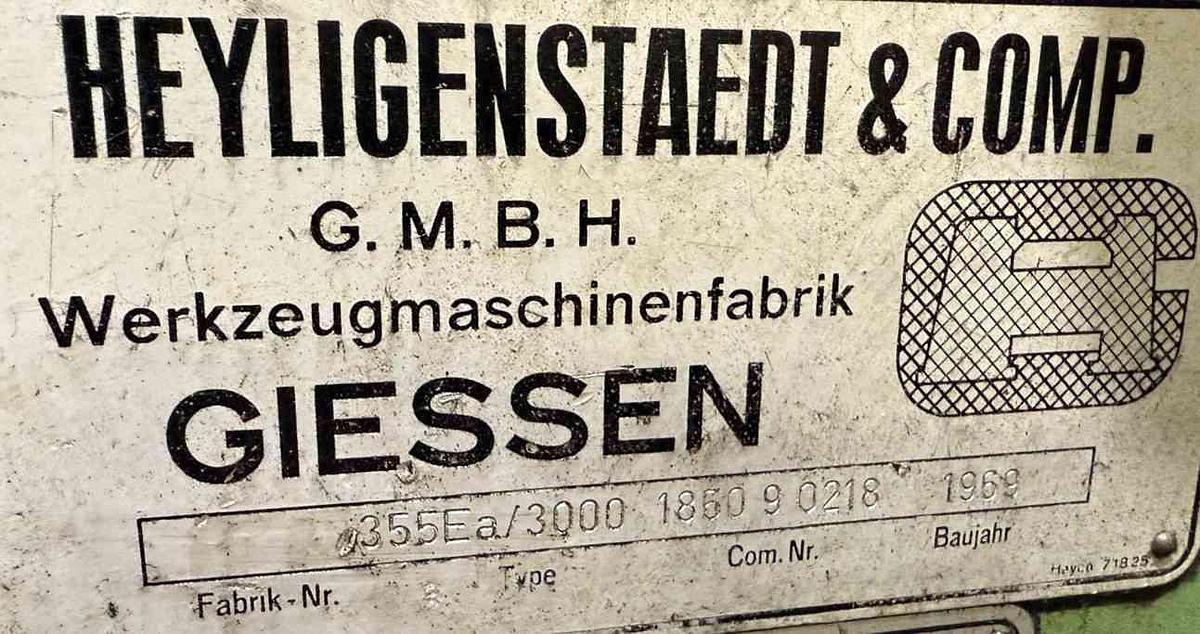

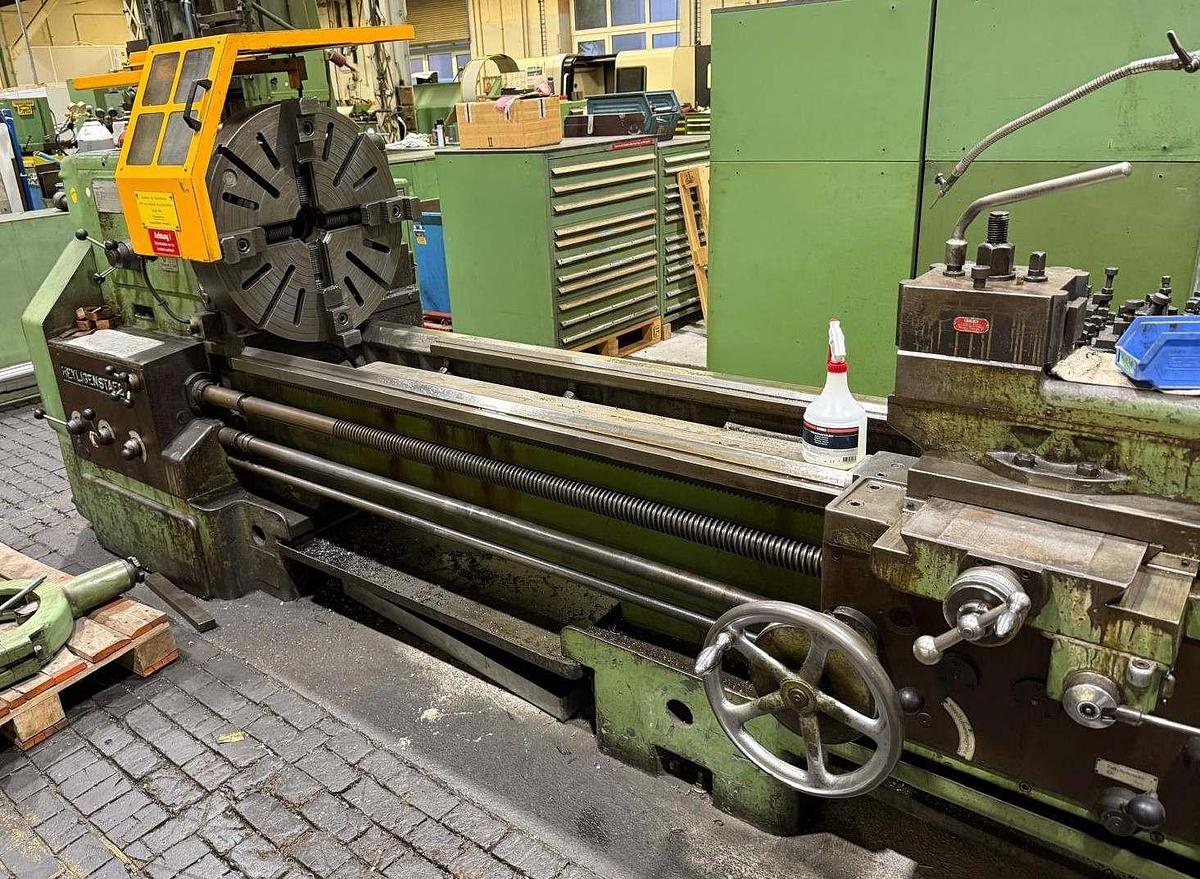

Leit- u. Zugspindeldrehmaschine HEYLIGENSTAEDT

Spitzenhöhe: 355 mm

Spitzenweite: 3000 mm

gr. Umlauf-Ø über Bett/Aussparung/Bettschlitten: 715/790/520 mm

Spindelbohrung: 86 mm

Spindelaufnahme nach DIN 55027: Gr. 11

Aufnahmekegel der Reitstockpinole: MK 5

21 Spindeldrehzahlen: 5,6 - 560 Upm

42 Vorschübe längs/plan: 0,09 - 5,6/0,045 - 2,8 mm

22 Whitwort-Gewinde: 2 - 28 Gg

28 metrische Gewindesteigungen: 1 - 14 mm

27 Modulgewindesteigungen: 0,25 - 3,5 Modul

32 Modulgewinde: 4 - 56 Modul

32 Diametral-Pitch-Gewinde: 8 - 112 DP

Antriebsmotor, polumschaltbar: 380 V, 7/11 kW

Gewicht ca.: 7 t

Platzbedarf ca.: 6000 x 2300 mm
